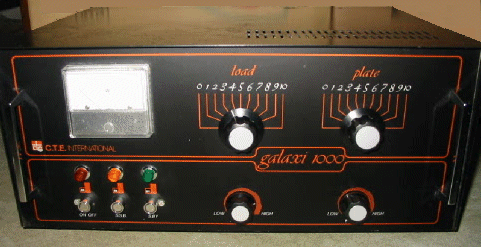

GALAXY 1000 |
|
AMPLIFICATEUR LINEAIRE 26 - 30 Mhz
 |
Grand frère du JUMBO ARISTOCRAT...

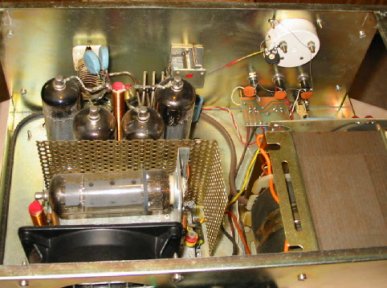

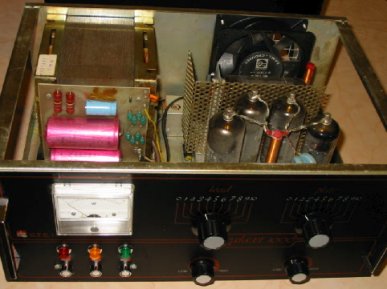

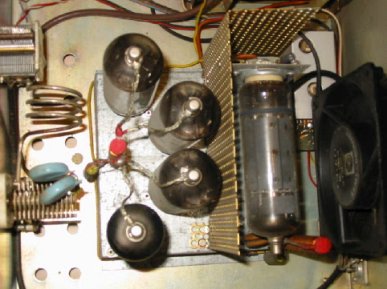

Le GALAXY 1000 était le modèle le plus puissant fabriqué par CTE dans le début des années "80". Equipé de 5 lampes type EL 519 refroidies par par ventilateur, celui-ci délivrait jusqu'à 750 W en AM et 1500 W en SSB suivant la puissance délivrée à l'entrée par le TX. Un commutateur à 2 positions permettait d'ajuster la puissance tandis qu'un préamplificateur (débrayable) de 25 DB améliorait sensiblement la réception.
Caractéristiques Techniques :
- Fréquences couvertes : 26 à 30 Mhz
- Modes d'amplification : AM - SSB
- Impédance d'antenne : 52 Ohms
- Puissance de sortie : AM 750 W - SSB 1500 W (PEP)
- Semi-conducteurs : ...
- Signal d'entrée minimum : ...
- Signal d'entrée maximum : ...
- Tubes : 5 x EL 519
- Alimentation : 220 Volts 50 Hz
- Dimensions (L x H x P) : 405 x 180 x 280 mm
- Poids : 25 kg
- Préamplificateur de réception : 25 dB
Schéma cliquez ici / Schematic diagram Click here
